1. Tổng quan về khảo sát địa hình công trình
Khảo sát địa hình công trình là quá trình thu thập, đo đạc và thể hiện các yếu tố địa hình tự nhiên và nhân tạo trên khu vực xây dựng. Đây là một nội dung quan trọng trong lĩnh vực Trắc địa công trình, nhằm cung cấp dữ liệu chính xác phục vụ công tác quy hoạch, thiết kế và thi công công trình.
Kết quả khảo sát địa hình thường được thể hiện dưới dạng bản đồ địa hình, mô hình số địa hình (DEM), hoặc bản vẽ mặt bằng, mặt cắt phục vụ thiết kế kỹ thuật.
2. Mục đích của khảo sát địa hình
Khảo sát địa hình công trình nhằm các mục đích chính sau:
- Xác định cao độ, tọa độ và đặc điểm địa hình khu vực xây dựng
- Phục vụ lập quy hoạch tổng mặt bằng
- Cung cấp dữ liệu cho thiết kế kỹ thuật và thiết kế bản vẽ thi công
- Hỗ trợ tính toán khối lượng đào đắp, san nền
- Làm cơ sở cho công tác định vị và thi công ngoài thực địa
3. Nội dung công tác khảo sát địa hình

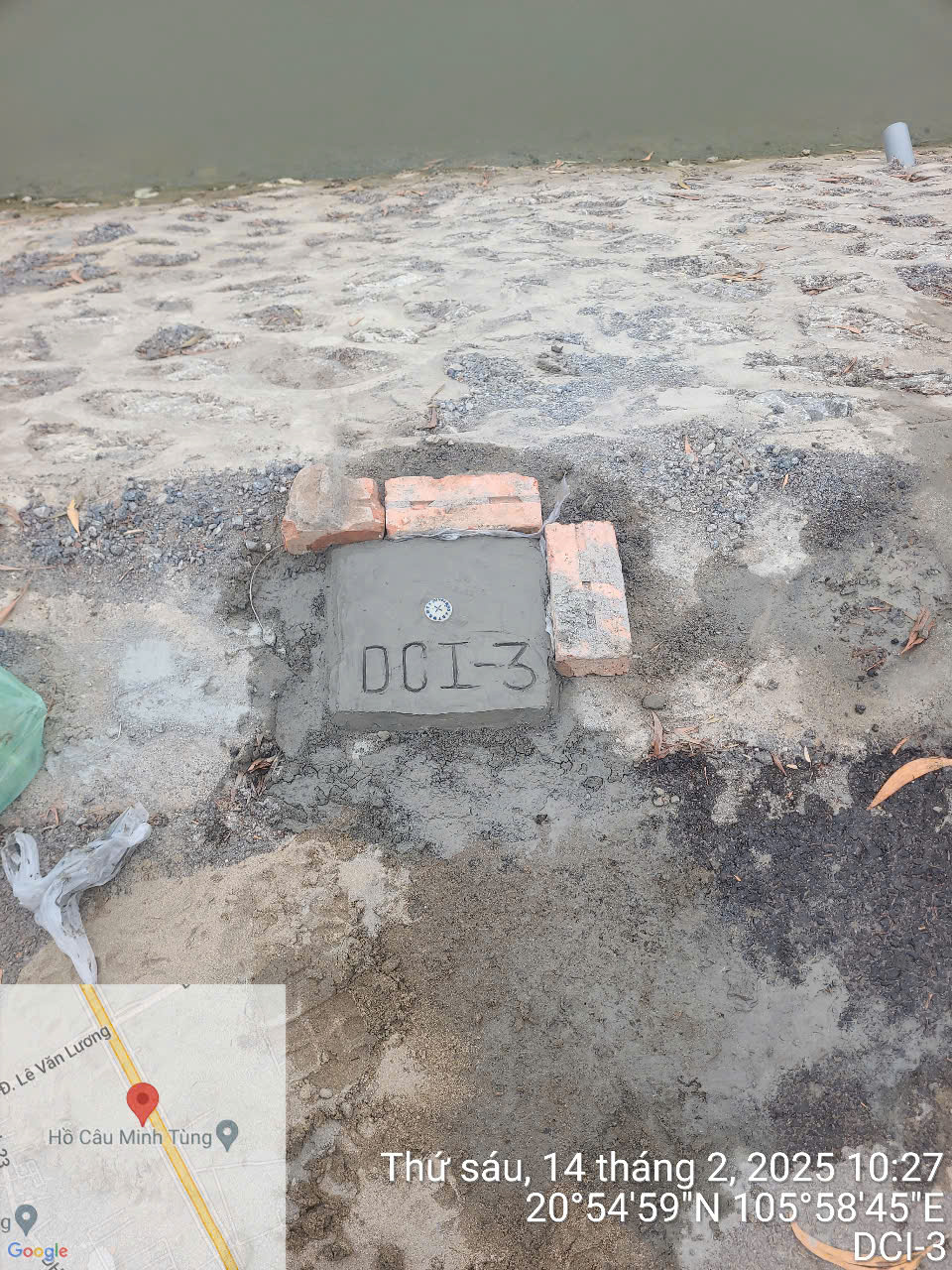

3.1. Thành lập lưới khống chế trắc địa
Đây là bước đầu tiên nhằm xây dựng hệ thống điểm tọa độ và cao độ chuẩn trên khu vực khảo sát, đảm bảo tính thống nhất và chính xác cho toàn bộ công tác đo đạc.
3.2. Đo vẽ chi tiết địa hình
Tiến hành đo đạc các yếu tố địa hình như:
- Địa vật (nhà cửa, công trình, đường giao thông…)
- Địa mạo (đồi, núi, ao hồ, sông suối…)
- Các yếu tố hạ tầng kỹ thuật hiện hữu
Dữ liệu thu thập sẽ được xử lý để thể hiện trên bản đồ địa hình theo tỷ lệ phù hợp.
3.3. Đo mặt cắt địa hình
Bao gồm:
- Mặt cắt dọc (theo tuyến công trình như đường, kênh…)
- Mặt cắt ngang
Công tác này rất quan trọng đối với các công trình tuyến như đường giao thông, thủy lợi.
3.4. Ứng dụng công nghệ hiện đại
Hiện nay, khảo sát địa hình sử dụng nhiều thiết bị và công nghệ tiên tiến như:
- Máy toàn đạc điện tử

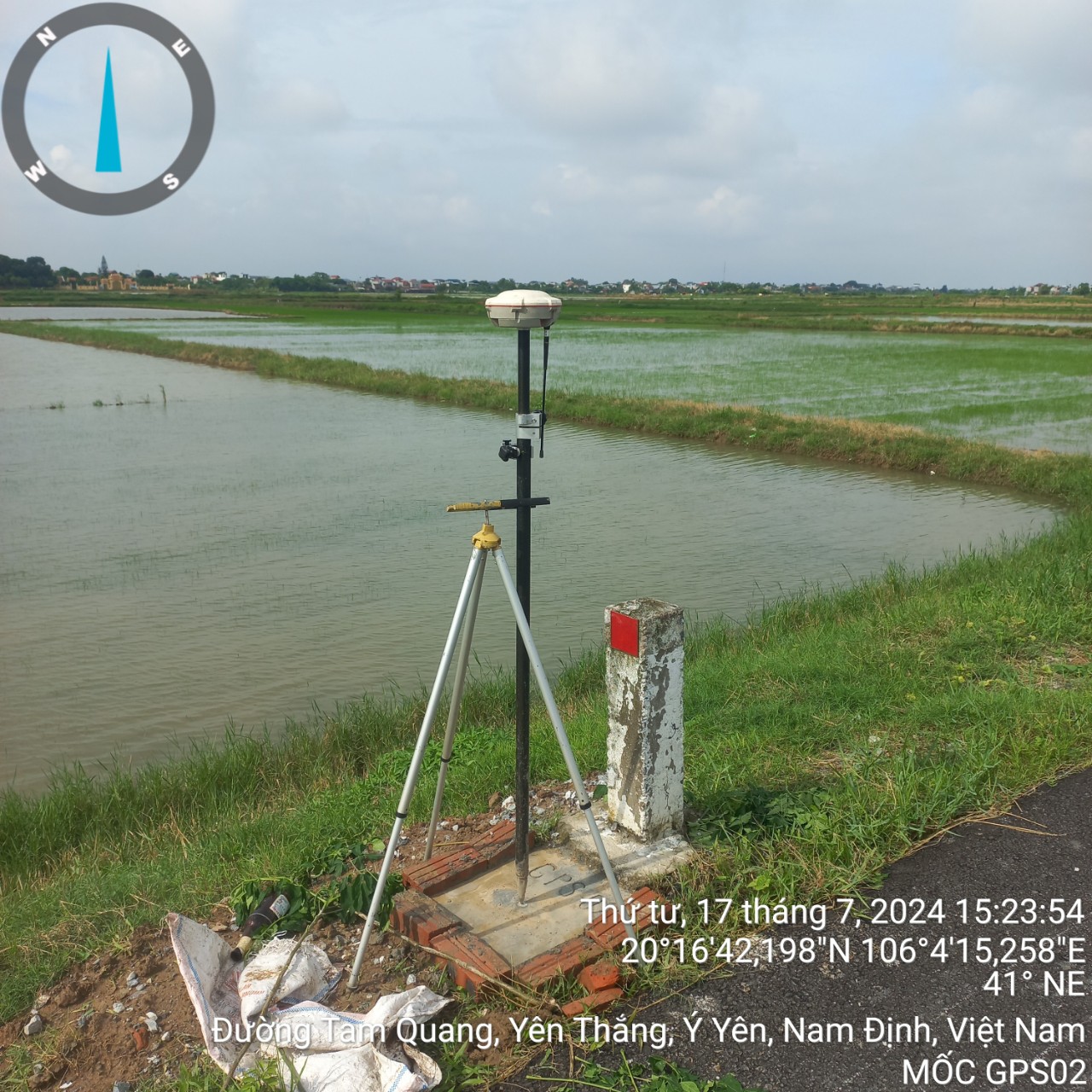

- Hệ thống GPS / GNSS
- Công nghệ bay chụp ảnh bằng UAV (drone)
- Quét laser 3D (LiDAR)
Các công nghệ này giúp nâng cao độ chính xác và rút ngắn thời gian khảo sát.
4. Quy trình khảo sát địa hình công trình
Quy trình khảo sát địa hình thường bao gồm:
- Khảo sát sơ bộ và thu thập tài liệu
- Lập phương án kỹ thuật khảo sát
- Xây dựng lưới khống chế trắc địa
- Đo vẽ chi tiết và thu thập số liệu
- Xử lý số liệu và biên tập bản đồ
- Lập báo cáo và bàn giao sản phẩm
Sản phẩm cuối cùng có thể bao gồm bản đồ địa hình, file số liệu, bản vẽ CAD và mô hình 3D phục vụ thiết kế.
5. Vai trò của khảo sát địa hình trong xây dựng
Khảo sát địa hình đóng vai trò nền tảng trong toàn bộ quá trình đầu tư xây dựng:
- Giúp thiết kế phù hợp với điều kiện thực tế địa hình
- Hạn chế sai sót trong thi công và định vị công trình
- Tối ưu phương án san nền, giảm chi phí đào đắp
- Hỗ trợ quản lý tiến độ và kiểm soát chất lượng thi công
Thiếu dữ liệu địa hình chính xác có thể dẫn đến sai lệch thiết kế, phát sinh chi phí và ảnh hưởng đến tiến độ dự án.
6. Kết luận
Khảo sát địa hình công trình là bước không thể thiếu để đảm bảo tính chính xác và hiệu quả của các dự án xây dựng. Việc ứng dụng các công nghệ đo đạc hiện đại giúp nâng cao chất lượng dữ liệu, góp phần tối ưu hóa thiết kế và thi công công trình.
